Aplikasi Keamanan Rumah berbasis LDR
a. Mampu memahami cara kerja dari sensor optik
b. Mengaplikasikan sensor optik pada rangkaian
a. Alat
Voltemter
Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.
Ampermeter
Amperemeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian
Power supply
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
Bahan
1. Resistor
Spesifikasi resistor yang digunakan:
- Resistor 1 Watt
- 10 k ohms (2 buah)
- 1k ohms (1 buah)
2. Potensiometer
Pinout
Spesifikasi
• Type: Rotary a.k.a Radio POT
• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
• Power Rating: 0.3W
• Maximum Input Voltage: 200Vdc
• Rotational Life: 2000K cycles
Yang diperlukan
- 1 buah (10 k ohm)
3. Lm 741(Op Amp)
Konfigurasi Pin
Pin 1 : Offset Null
Pin 2 : Inverting i/p
Pin 3: Non-invering i/p
Pin 4: V-
Pin 5 : Offset Null
Pin 6 : Output
Pin 7: V+
Pin 8 : NC
Spesifikasi Bahan
4. LDR
Konfigurasi pin:
Pin 1 : Electrical contact
Pin 2 : Electrical contact
Catatan : Sensor ini sama seperti resistor sehingga peletakkan pinout pada rangkaian tidak bermasalah jika terbalik
Grafik Respon

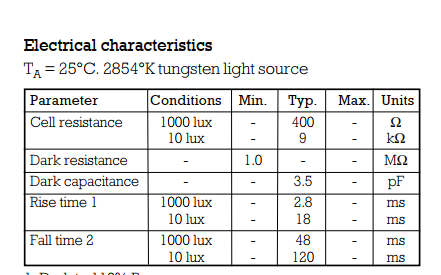

Spesifikas
Komponen Output
a. Relay
Konfigurasi Pin
Spesifikasi
1. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
2. IC-Op Amp
a. Buffer
Buffer merupakan rangkaian yang dapat menjafga aris agar tetap apda niali yang telah ditentukan.
b. Inverting amplifier
c. Non inverting
d. Komparator
e. Adder
3. LDR
LDR adalah fotokonduktivitas, yang tidak lain adalah fenomena optik. Ketika cahaya diserap oleh material maka konduktivitas material berkurang. Ketika cahaya jatuh ke LDR, maka elektron di pita valensi material tertarik ke pita konduksi. Tetapi, foton dalam cahaya datang harus memiliki energi yang lebih tinggi daripada celah pita material untuk membuat elektron melompat dari satu pita ke pita lain (kelambu ke konduksi)
5.Percobaan
1. Siapkan semua alat dan bahan yang diperlukan pada percobaan
2. Baca datasheet setiap komponen sebelum di rangkai
3. Pasang LDR ,resistor dan catu daya dengan rangkaian voltage divider sehingga dapat dibaca berapa tegangan output dari resistor
4. Tentukan nilai resistor pada rangkaian pengkondisian sinyal
5. Maka didapat r1 600 ohm dan r2 sebesar 1000 ohm
6. Pasang rangkaian pengkondisian sinyal pada rangkaian
7. Hidupkan catu daya dan cek output dari rangkaian. Jika sudah benar pasangkan relay dan buzzer pada output rangkaian
8. Hidupkan dan cek Kembali apakah rangkaian sudah berjalan sesuai dengan ketentuan
b. Rangkaian
c.Prinsip kerja
Mula mula digunakan rangkaian voltage divider untuk menentukan berapa besar tegangan yang terbaca terhadap suhu pada LDR yang dipasangkan dengan sumber sebesar 10 volt. Setelah dipasang didapatkan bahwa range voltage dan suhu sebesar (2.8 - 6.00). Setelah kita mendapatkan range tegangan tersebut maka kita ubah dengan rangkaian pengkondisian sinyal. Kita gunakan rf sebesar 1k ohm dan vref 5v pada rangkaian pengkondisian sinyal. Sehingga didapatkan r1 dan r2 sebesar 600 ohm dan 1000 ohm. Agar nilai outputnya positif maka kita akan memasangkan rangkaianinverting amp lagi sehingga outputnya positif.Lalu untuk tidak meubah nilai arus dan tegangan pada rangkaian maka kita pasang rangkaian buffer pada awal rangkaian. Setelah rangkaian berjalan dengan semestinya maka relay akan hidup pada saat tidak ada cahaya yang sampai pada ldr sehingga buzzer akan mati.Sedangkan relay akan mati jika tidak /sedikit cahaya yang sampai pada LDR sehingga buzzer akan hidup
d. Video
e. Download
Datasheet Buzzer
